Nasıl Çözdük? #12 – Üçlü Pirinç LED Sarkıtta Dengeyi Nasıl Kurduk?

Bazı özel üretim projelerinde tasarımı biz geliştiriyoruz. Bazılarında ise mimarın tasarımı, renderı ve ölçüleri hazır geliyor. Bu durumda asıl mesele farklı:

Renderdaki kusursuz görüntüyü gerçek malzemelerle nasıl aynı şekilde üreteceğiz?

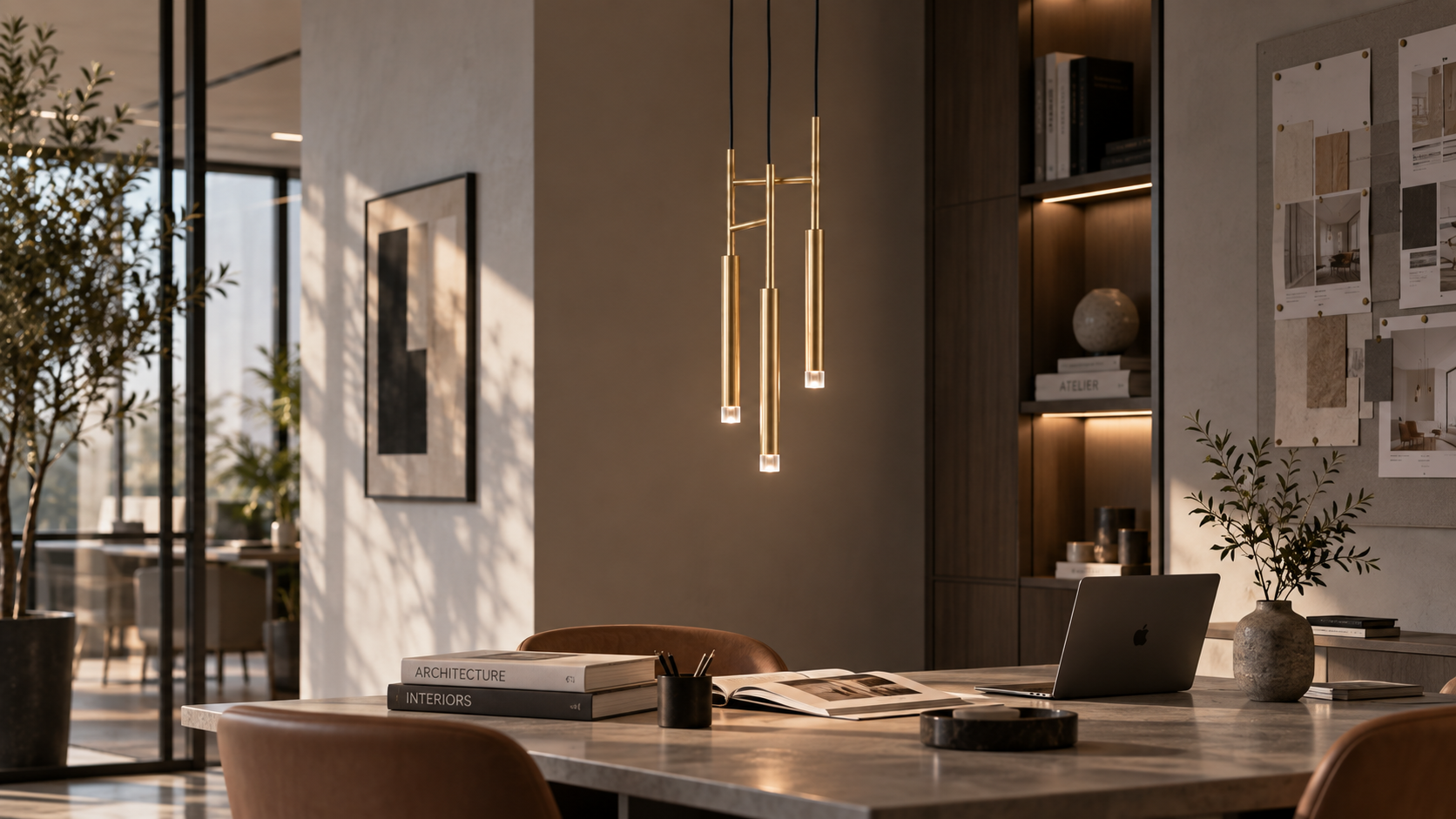

Bu projede mimar tarafından tasarlanan üçlü sarkıt aydınlatmanın renderı ve ölçülendirmeleri tarafımıza iletildi. Üç farklı seviyede uzanan ince pirinç gövdeler, onları birbirine bağlayan yatay parçalar ve her gövdenin ucundaki ışıklı akrilik bölümler tasarımın karakterini oluşturuyordu.

Yalın görünen bu tasarımda iki önemli konuyu çözmemiz gerekiyordu: 25 mm pirinç boruyla akriliği kusursuz biçimde birleştirmek ve üç gövde arasındaki hassas geometrik dengeyi kurmak.

İlk Mesele: Pirinç ve Akriliği Birleştirmek

Ana gövdelerde 25 mm çapında pirinç boru kullanılacaktı. Her gövdenin alt ucunda ise LED ışığını dışarı veren kısa, silindirik bir akrilik bölüm bulunuyordu.

Uygun çapta boy akrilik çubuk ve 25 mm pirinç boruları temin ettik. Ancak iki parçayı yalnızca uç uca getirmek, ürünün minimalist görüntüsü için yeterli değildi.

Çözümü tornada yaptık.

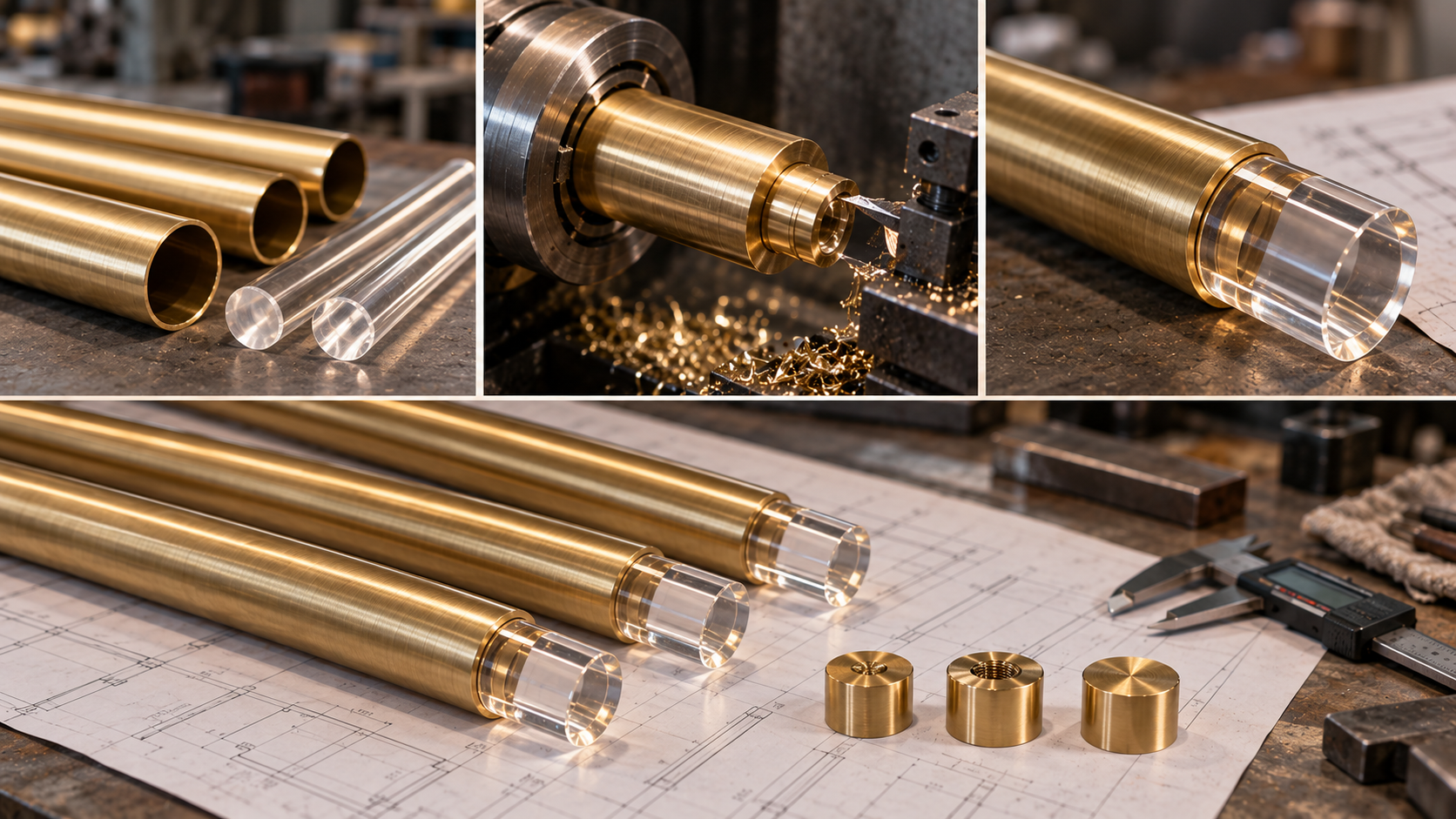

Pirinç Boru ve Akrilik Tornada Birbirine Pasolandı

Pirinç boruların alt uçlarıyla akrilik çubukları tornada işleyerek birbirine tam olarak geçecek şekilde pasoladık. Böylece akrilik, pirinç borunun doğal devamı gibi görünecekti.

Boruların üstlerinin açık kalmaması için dolu pirinç malzemeden ayrıca kapama parçaları işledik. Tornadan çıktığımızda üç ana dikey gövdenin mekanik yapısı büyük ölçüde hazırdı.

Fakat asıl hassas bölüm bundan sonra başlıyordu.

Üç Gövde Arasındaki Dengeyi Kurmamız Gerekiyordu

Bu tasarımı özel yapan yalnızca üç pirinç silindir değildi; üç gövdenin birbirleriyle kurduğu geometrik ilişkiydi.

Gövdelere farklı boylar ve düşey seviyeler verilmişti. Üstteki yatay ve açılı bağlantılar ise üç ayrı parçayı tek bir kompozisyona dönüştürüyordu.

Renderdaki görüntüyü yakalayabilmek için bağlantı noktalarının doğru yerde olması şarttı. Birkaç milimetrelik hata bile bağlantıların açısını ve dolayısıyla ürünün bütün geometrisini değiştirebilirdi.

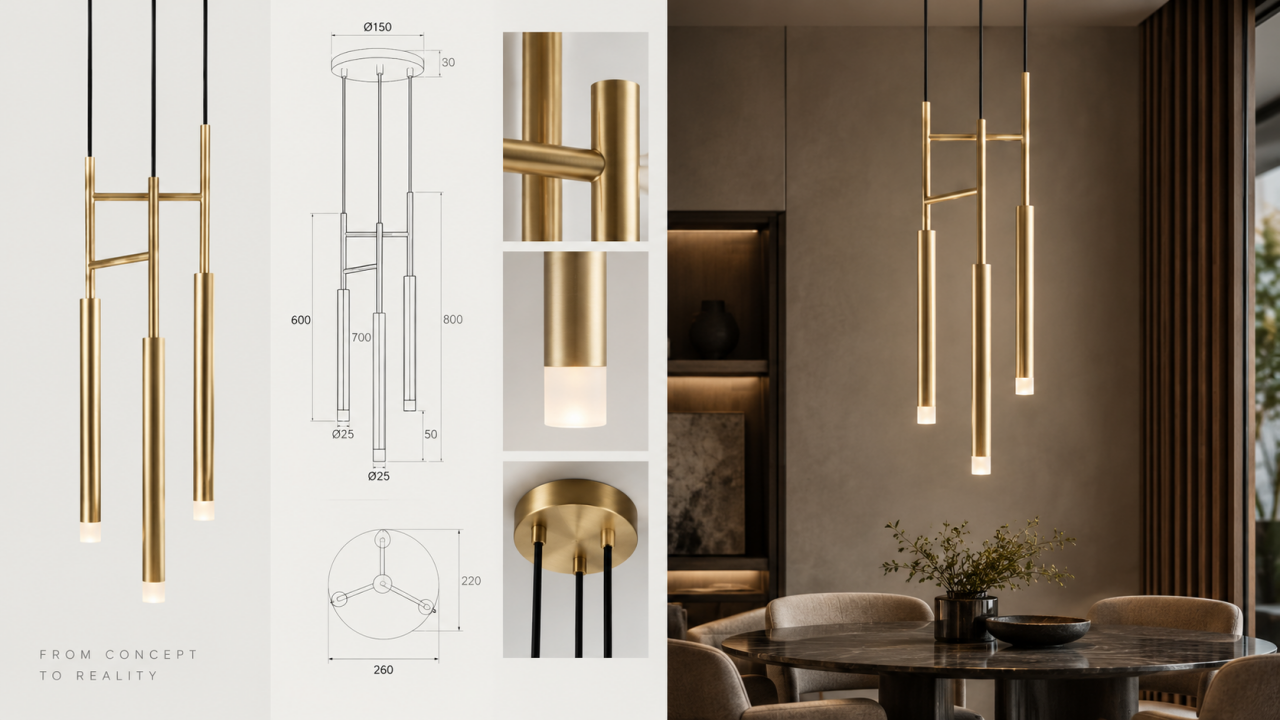

Bu nedenle render ve ölçülendirmeler üzerinden bağlantı noktalarını çıkardık. Üç üst boru üzerinde gerekli yerleri belirleyerek delikleri açtık ve bağlantıları oluşturduk.

Basit Görünen Bağlantılar Bütün Formu Belirliyordu

Üç dikey boruyu birbirine bağlayan parçalar küçük detaylar gibi görünse de aslında ürünün bütün dengesini onlar belirliyordu.

Gövde mesafeleri, düşey doğrultular, farklı yükseklikler ve bağlantı açıları renderla örtüşmeliydi.

Dolayısıyla burada yaptığımız şey yalnızca parçaları birbirine bağlamak değildi; ürünün geometrisini gerçek malzemeyle yeniden kurmaktı.

Üç gövdenin dengesi sağlandığında renderdaki hafif, asimetrik ama kontrollü görünüm gerçek pirinç parçalarla ortaya çıkmaya başladı.

LED Aydınlatmayı Gövdelerin İçine Yerleştirdik

Mekanik konstrüksiyon tamamlandıktan sonra LED aydınlatma sistemini pirinç boruların içerisinde çalışacak şekilde çözdük.

Işık, alt bölümlerdeki özel işlenmiş akrilik parçalar üzerinden dışarı çıkıyordu. Böylece görünür bir ampul veya büyük bir difüzör kullanmadan, pirinç silindirlerin uçlarında küçük ve temiz ışık yüzeyleri oluşturduk.

Pirince Saten Polisaj Uyguladık

Üretim ve montaj kontrollerinin ardından pirinç yüzeylere saten polisaj uyguladık. Böylece fazla parlak, ayna benzeri bir yüzey yerine daha kontrollü ve mimari bir pirinç görünümü elde ettik.

Bu yüzeyi korumak için son aşamada elektrostatik vernik uygulandı. Elektrik ve nihai montaj işlemlerinin ardından mimarın renderı gerçek bir aydınlatma armatürüne dönüşmüş oldu.
