Bir tasarım render üzerinde kusursuz görünebilir. Ancak üretim başladığında çizgilerin yerini mekanik sorular almaya başlar.
Bu parça nasıl üretilecek?
Spot ana gövdeye nasıl bağlanacak?
Gerçekten hareket edebilecek mi?
Hareket ettiğinde bulunduğu açıda kalabilecek mi?
Elektrik kablosu bu harekete nasıl eşlik edecek?
Ve bütün bunları çözerken mimarın tasarladığı sade form nasıl korunacak?
Bir ofis projesi için mimar tarafından tasarlanan bu özel sarkıt aydınlatmada çözmemiz gereken tam olarak buydu.
Nasıl Çözdük? serimizin beşinci hikâyesi, bir renderda gördüğümüz tasarımın çalışan fiziksel bir aydınlatma armatürüne dönüşme sürecini anlatıyor.
Her Şey Mimarın Renderıyla Başladı
Projenin mimarı bize üretmek istediği aydınlatmanın renderını iletti.
Tasarım ilk bakışta oldukça yalındı.
Tavandan aşağı doğru uzanan ince siyah bir ana gövde...
Bu gövde üzerine farklı yüksekliklerde yerleştirilmiş üç silindirik bakır spot...
Spotlardan çıkarak ana gövdeye tekrar giren görünür siyah kablolar...
Ve spotların birbirinden farklı yönlere bakmasını sağlayan hareketli bir sistem.
Mimarın tasarımı ürünün nasıl görünmesi gerektiğini açıkça tarif ediyordu.
Ancak renderın cevaplamadığı başka sorular vardı.
Bu ürün nasıl üretilecekti?
Ve daha önemlisi:
Renderda hareketli görünen bu üç spotu, tasarımın karakterini değiştirmeden gerçekten nasıl hareket ettirecektik?
Önce Hareketin Sınırlarını Belirledik
Özel üretimde her zaman ilk görevimiz “yaparız” demek değildir.
Bazen önce tasarımın hangi sınırlar içerisinde gerçekleştirilebileceğini doğru belirlemek gerekir.
Mimari ekip spotların hareket edebilmesini istiyordu.
Ancak spotların ana gövdeyle kurduğu ilişki ve tasarımın oldukça ince yapısı nedeniyle burada çok yönlü, geniş hareket kabiliyetine sahip bir mafsal sistemi oluşturmak mümkün değildi.
Böyle bir mekanizma kullanmak ürünün görünümünü de ciddi şekilde değiştirecekti.
Bu nedenle proje ekibine spotların hareketli olabileceğini ancak bu hareketin aşağı ve yukarı yönde küçük açı değişiklikleriyle sınırlı kalacağını ilettik.
Bu sınır kabul edildi.
Artık elimizde çok daha somut bir problem vardı:
Küçük ama işlevsel bu hareketi nasıl sağlayacaktık?
Hazır Bir Mekanizma Kullanmak Yerine Yenisini Geliştirdik
Standart bir spot mafsalı kullanmak belki hareket problemini çözebilirdi.
Fakat bu kez mimarın tasarladığı formu kaybedecektik.
Biz farklı bir yol seçtik.
Hareket mekanizmasını ürüne sonradan eklenen büyük bir bağlantı parçasıyla çözmek yerine, spot gövdesinin kendi geometrisinin içerisine dahil etmeye karar verdik.
Bunun için spot borusunun üzerinde iki farklı işleme ihtiyacımız vardı.
Spotun orta bölümüne doğru bir slot yarık, arka bölümüne ise U biçimli bir yarık açılacaktı.
Ana siyah taşıyıcı boru, spot gövdesine açılan bu yarıklardan geçerek spotun içerisinden ilerleyecekti.
Ancak yalnızca iki parçayı birbirine geçirmek yeterli değildi.
Spotun ana gövde üzerinde sabit kalırken aynı zamanda küçük bir hareket yapabilmesini de sağlamamız gerekiyordu.
Çözümümüz iki yarık arasına uygulanan somun perçin oldu.
Böylece spot ana gövde üzerinde tutuluyor ancak tamamen hareketsiz hâle gelmiyordu.
Elle müdahale edildiğinde aşağı veya yukarı yönde küçük açı değişiklikleri yapılabiliyor ve spot ayarlanan pozisyonda kalabiliyordu.
Hareket mekanizmasını tasarımın üzerine eklememiş, tasarımın içerisine yerleştirmiştik.
Spot Gövdeleri Borudan Üretildi
Hareket mekanizmasının nasıl çalışacağını belirledikten sonra spot gövdelerinin üretimine geçtik.
Silindirik spot gövdeleri metal borudan hazırlandı.
Ancak başlangıçta oldukça sade görünen bu boruların, nihai üründe birden fazla görevi aynı anda yerine getirmesi gerekiyordu.
İçerisinde GU10 ampulü taşıyacaktı.
Ana taşıyıcı boruyla birleşecekti.
Hareket mekanizmasını barındıracaktı.
Elektrik kablosunun çıkışına izin verecekti.
Ve bütün bunların sonunda tasarımın görünen dekoratif parçası olacaktı.
İlk olarak torna işlemiyle spot gövdelerinin içerisinde GU10 ampul yuvasının yerleşeceği bölümler oluşturuldu.
Ardından hareket mekanizması için gerekli hassas işlemlere geçildi.
Spot borusunun orta bölümüne doğru slot yarık, arka bölümüne ise U biçimli yarık açıldı.
Bu işlemler dik işleme yöntemiyle gerçekleştirildi.
Yarıkların konumu ve birbirleriyle ilişkisi önemliydi. Çünkü merkezdeki ana taşıyıcı borunun spot gövdesinin içerisinden doğru noktada geçmesi ve oluşturduğumuz hareket mekanizmasının çalışması gerekiyordu.
İki yarık arasına uygulanan somun perçinle birlikte mekanizmanın temel yapısı ortaya çıktı.
Başlangıçta yalnızca metal bir boru olan parça artık;
GU10 ampulü taşıyan,
ana gövdeyi içerisinden geçiren,
bağlantı mekanizmasını barındıran
ve küçük açı değişikliklerine izin veren
özel bir spot gövdesine dönüşmüştü.
Hareket Büyük Değildi; Zaten Olması Gereken de Buydu
Ürünün hareket kabiliyetini değerlendirirken önemli bir ayrım yaptık.
Amacımız profesyonel bir projektör gibi çok eksenli ve geniş açılarda dönebilen bir sistem geliştirmek değildi.
Çünkü bunu yapmaya çalışsaydık mimarın renderında gördüğümüz sade tasarım karakterinden uzaklaşacaktık.
Bizim ihtiyacımız olan hareket çok daha kontrollüydü.
Spotlar elle hafifçe aşağı veya yukarı yönlendirilebiliyor ve bırakıldığında ayarlanan konumda kalabiliyordu.
Böylece üç spot birbirinden farklı açılarda konumlandırılabiliyor ve ışığın yönü küçük müdahalelerle değiştirilebiliyordu.
Buradaki başarı mümkün olan en büyük hareket açısını elde etmek değil, ihtiyaç duyulan hareketi tasarımı bozmadan sağlayabilmekti.
Peki Kablo Hareket Ederken Ne Olacaktı?
Hareketli bir aydınlatma parçası tasarladığınızda yalnızca metal parçaların nasıl hareket edeceğini düşünemezsiniz.
Elektrik kablosunun da bu harekete uyum sağlaması gerekir.
Üstelik bu projede kabloları tamamen gizlemeye çalışmak hem hareket sistemini zorlaştıracak hem de kablolar üzerinde gereksiz bir gerilim oluşturabilecekti.
Bu nedenle farklı bir çözüm uyguladık.
Her spotun elektrik kablosuna, spotun yapacağı küçük açı değişikliklerini karşılayabilecek kadar hareket payı bıraktık.
Kablo spot gövdesinden dışarı çıkıyor, dışarıda kontrollü bir kavis oluşturuyor ve ardından merkezdeki siyah ana gövdeye dışarıdan tekrar giriyordu.
Böylece spot hareket ettirildiğinde kablo gerilmiyor, hareketi doğal şekilde takip edebiliyordu.
Ancak bu teknik çözüm beraberinde tasarım açısından güzel bir sonuç da getirdi.
Kabloyu gizlemek yerine görünür bırakmıştık.
Siyah kabloların bakır spotların arkasında oluşturduğu kavisler, siyah merkez gövdeyle görsel bir bağ kurdu.
Başlangıçta teknik bir gereklilik olarak ortaya çıkan detay, nihai üründe tasarımın karakteristik parçalarından birine dönüştü.
Bakır Spotlar, Siyah Gövde
Ürünün malzeme ve renk kontrastı da tasarımın önemli parçalarından biriydi.
Ana taşıyıcı gövde ve tavandaki rozans siyah olarak tasarlanırken, üç silindirik spot bakır görünümde tamamlandı.
Bakır yüzeylerin sıcak karakteri ile siyah konstrüksiyonun daha teknik ve endüstriyel görünümü birbirini tamamlıyordu.
Üstelik görünür bırakılan siyah elektrik kabloları da ana gövdeyle aynı görsel dili devam ettiriyordu.
Ortaya dekoratif ama aynı zamanda mekanik karakterini saklamayan bir aydınlatma çıktı.
Tavanda Her Şeyi Sade Tuttuk
Ürünün spot bağlantılarında sıfırdan bir hareket sistemi geliştirmiş olsak da her parçayı karmaşıklaştırmak için bir neden yoktu.
Tavana bağlantıyı sade bir tavan rozansı ile çözdük.
Rozanstan aşağı doğru uzanan ince siyah boru, ürünün ana taşıyıcı gövdesini oluşturdu.
Üç spot farklı yüksekliklerde bu gövdeye bağlandı.
Böylece tavandaki bağlantı mümkün olduğunca geri planda kalırken ürünün karakterini oluşturan bakır spotlar, hareket mekanizması ve görünür kablolar ön plana çıktı.
İki Adet Ürün İçin Üretim Yapıyorsanız Denklem Değişir
Bu projenin üretim açısından önemli taraflarından biri de adet sayısıydı.
Üründen yalnızca iki adet civarında üretilecekti.
Yüzlerce adet üretilecek bir ürün için özel kalıplar, montaj aparatları ve seri üretime yönelik sistemler geliştirmek anlamlı olabilir.
İki adetlik özel üretimde ise üretim mantığı tamamen değişir.
Kalıplaşmaya veya seri üretim altyapısına yapılacak yatırımın karşılığı yoktur.
Bu nedenle mümkün olan parçaları torna ve dik işleme gibi kontrollü yöntemlerle hazırladık; ancak ürünün nihai olarak ayağa kalkması büyük ölçüde atölyedeki montaj tecrübesine ve el işçiliğine dayanıyordu.
Ve asıl zaman alan bölüm de burada başladı.
Parçaları Üretmek Başka, Onları Çalıştırmak Başka
Ürünün montajının kolay olmayacağını baştan biliyorduk.
Çünkü daha önce standartlaşmış bir ürünü tekrar üretmiyorduk.
İlk kez geliştirdiğimiz bir hareket sistemini, yalnızca birkaç adet üretilecek özel bir aydınlatma üzerinde uyguluyorduk.

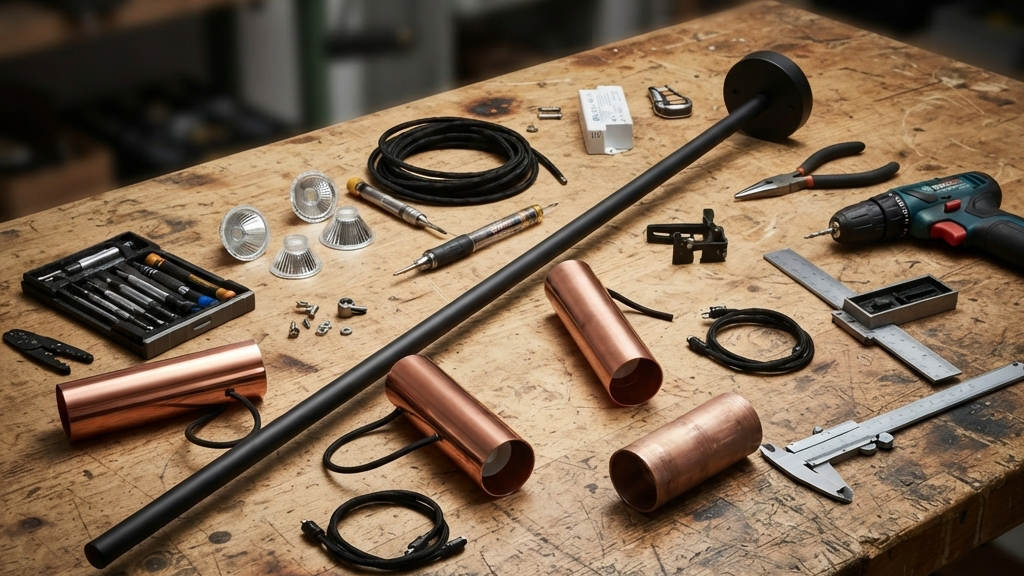

Parçalar tek tek hazır olduğunda hepsi atölyede bir araya getirilmeye başlandı.
Ana gövde...
Üç spot...
Slot ve U yarıklar...
Somun perçinler...
Elektrik kabloları...
GU10 yuvaları...
Rozans...
Kâğıt üzerinde birbirine uyan bütün bu parçaların gerçek malzemede de birlikte doğru çalışması gerekiyordu.
Spotların hareket payları kontrol edildi.
Bağlantıların sıkılıkları ayarlandı.
Spotların bırakıldıkları açıda kalmaları sağlandı.
Kabloların hareket sırasında gerilmemesi için gerekli paylar tek tek düzenlendi.
Üç spotun ana gövde üzerindeki konumları ve dengeleri kontrol edildi.
Montaj tahmin ettiğimiz gibi oldukça vakit aldı.
Fakat özel üretimde bazen ürünün gerçek anlamda tasarlandığı yer tam olarak burasıdır.
Teknik olarak hesaplanan çözüm, atölyede gerçek malzemeler birbirine değdiğinde sınanır.
Gerekirse yeniden ayarlanır.
Bir detay değiştirilir.
Bir bağlantı sıkılır.
Bir kabloya biraz daha pay bırakılır.
Ve sistem olması gerektiği gibi çalışana kadar süreç devam eder.
Render Artık Gerçek Bir Aydınlatmaydı

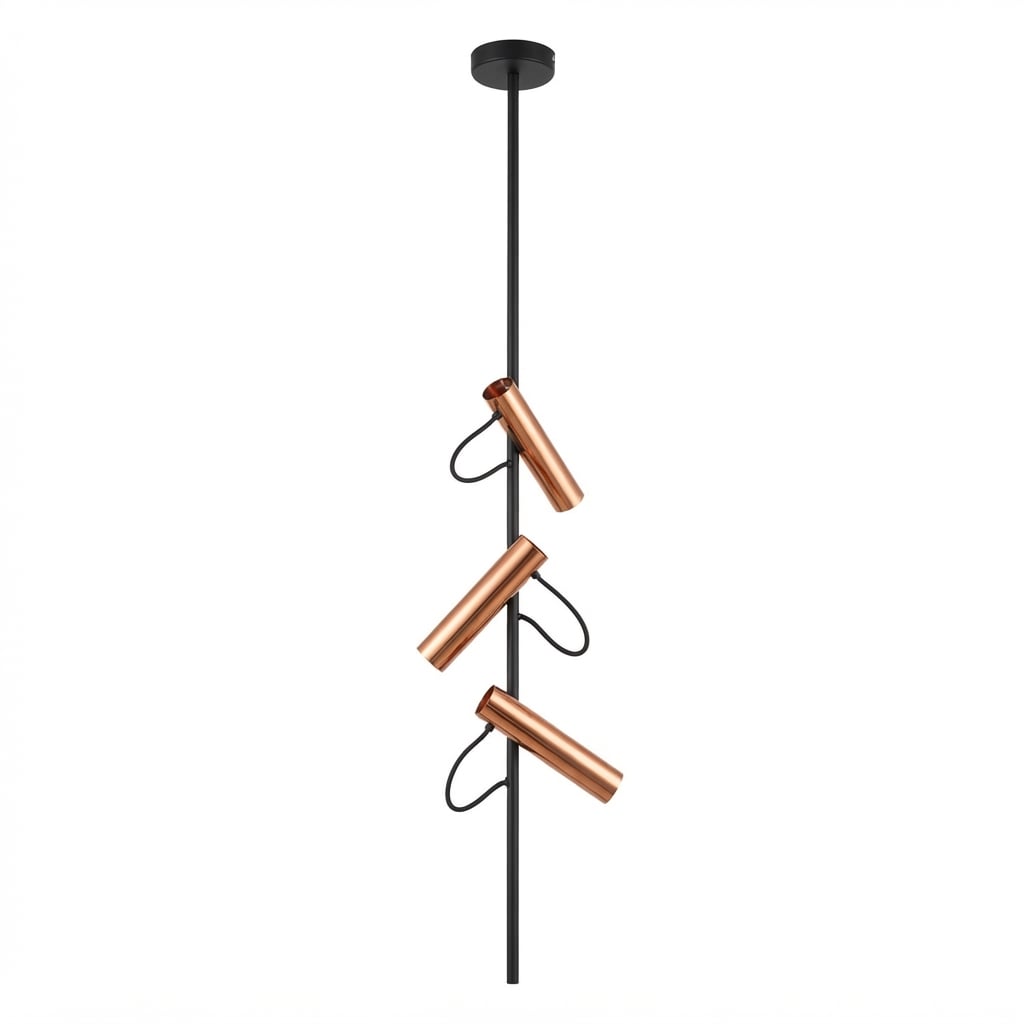

Montaj tamamlandığında elimizde mimarın bize gönderdiği renderın tasarım karakterini taşıyan fiziksel bir ürün vardı.
Tavandan aşağı uzanan ince siyah gövde...
Farklı yüksekliklerde konumlanan üç bakır spot...
Spotların arkasından çıkarak kavis yapan görünür siyah kablolar...
Ve spotların aşağı-yukarı yönde küçük açılarla hareket ettirilmesini sağlayan özel mekanizma...
Ancak artık karşımızdaki görüntü bilgisayar ortamında hazırlanmış bir render değildi.
Gerçekten çalışan bir aydınlatma armatürüydü.
Bu Projede Aslında Neyi Çözdük?
Bu projeye yalnızca “üçlü bakır spot sarkıt ürettik” diye bakarsak hikâyenin asıl bölümünü kaçırırız.
Bizim çözmemiz gereken şey hareketti.
Mimar ürünün nasıl görünmesini istediğini render ile tarif etmişti.
Biz ise bu tasarım karakterini mümkün olduğunca koruyarak spot gövdelerinin borudan nasıl üretileceğini, GU10 yuvalarının nasıl oluşturulacağını, ana gövdenin spotların içerisinden nasıl geçirileceğini, slot ve U yarıkların nerede açılacağını, somun perçin ile küçük açılı hareketin nasıl sağlanacağını ve elektrik kablosunun bu harekete zarar görmeden nasıl eşlik edeceğini çözmek zorundaydık.
Üstelik bütün bunları yalnızca birkaç adet üretilecek bir ürün için, seri üretim kalıplarına başvurmadan gerçekleştirmemiz gerekiyordu.
Çünkü özel üretimde bazen en zor şey bir parçayı yapmak değildir.
Mimarın renderında tek bir çizgiyle anlatılan fikrin, gerçek dünyada nasıl çalışacağını bulmaktır.
Bir Renderınız Varsa, Üretim Üzerine Konuşabiliriz
Mimarlar ve iç mimarlar için tasarım sürecinde her detayın piyasada hazır bir karşılığı olmak zorunda değildir.
Bazen projeye uygun aplik piyasada yoktur.
Bazen sarkıtın ölçüsü standart değildir.
Bazen farklı bir malzeme veya yüzey gerekir.
Bazen de bu projede olduğu gibi, renderda görünen mekanik bir detayın üretim yönteminin sıfırdan geliştirilmesi gerekir.
İşte projeye özel aydınlatma üretiminin bizim için en değerli taraflarından biri burada başlıyor.
Elinizde bir render, teknik çizim, eskiz veya henüz fikir aşamasında olan bir aydınlatma tasarımı varsa; tasarımın üretilebilirliğini, kullanılabilecek malzemeleri, mekanik detayları ve üretim yöntemlerini birlikte değerlendirebiliriz.
Her tasarımın cevabı rafta hazır olmayabilir.
Bazen o cevabı atölyede üretmek gerekir.
Siz tasarlayın. Nasıl üretileceğini birlikte çözelim.
